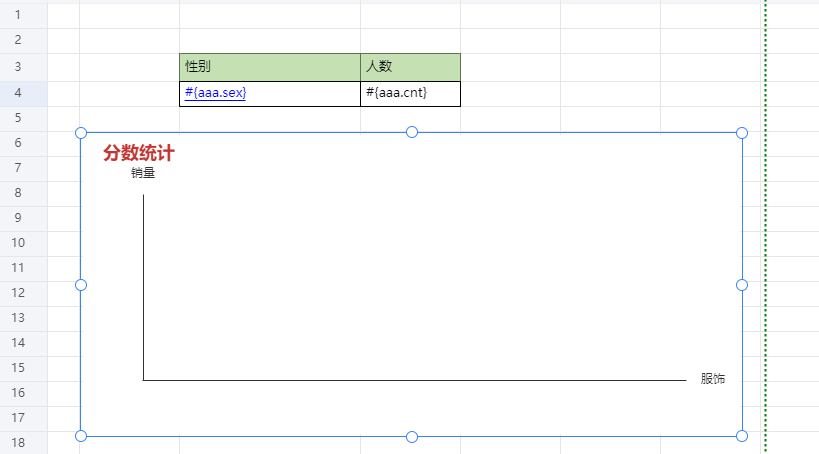

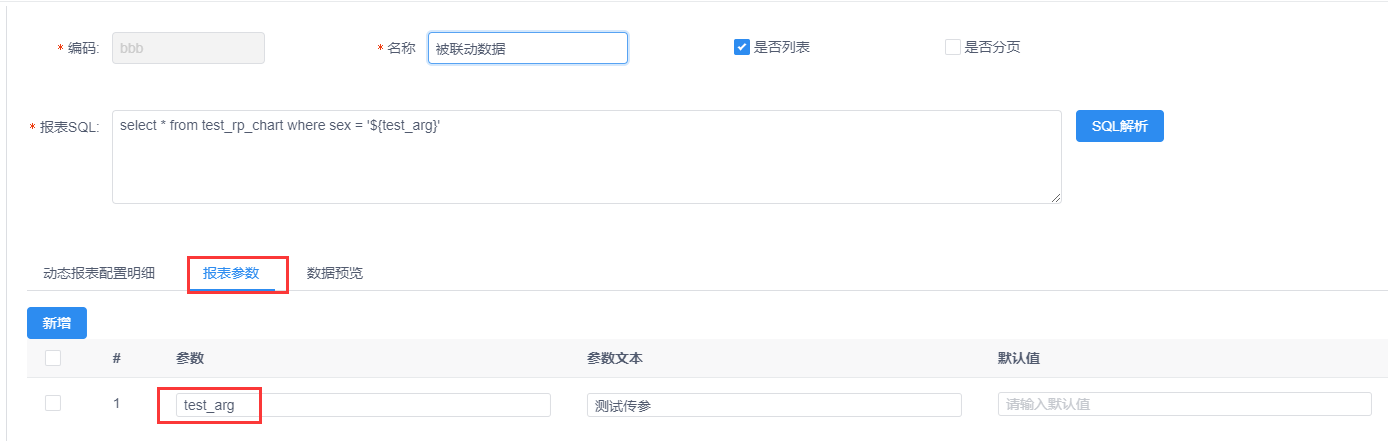

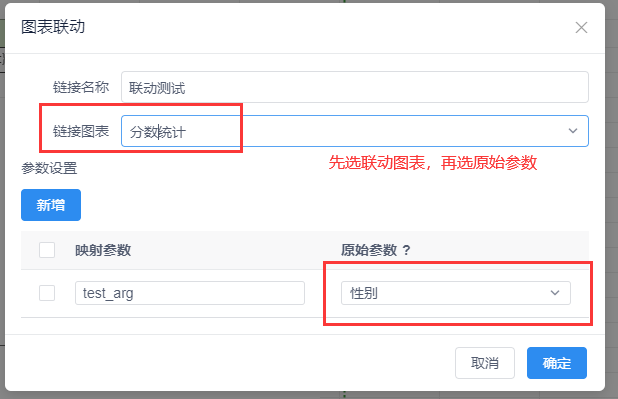

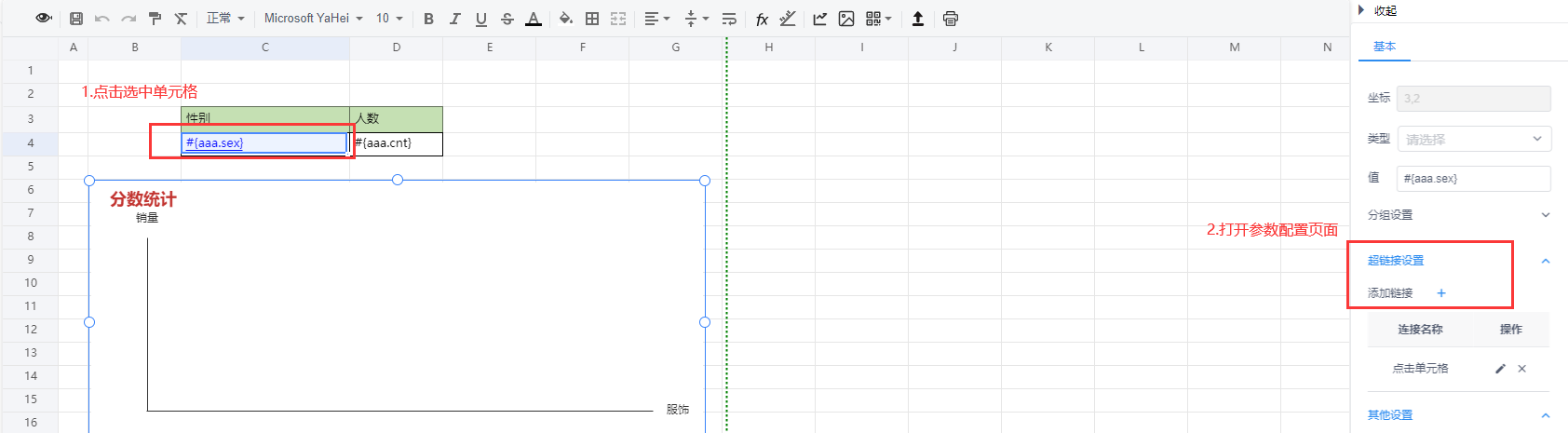

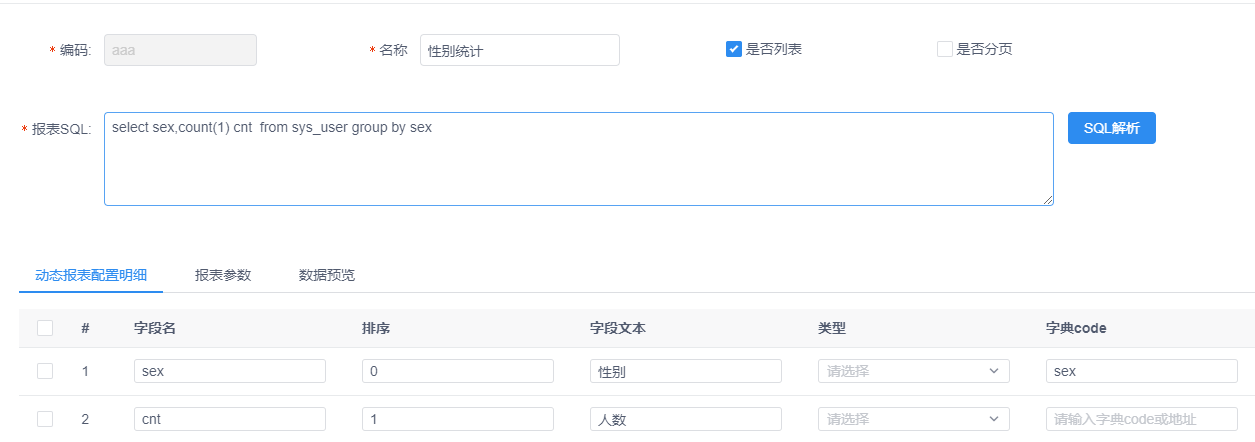

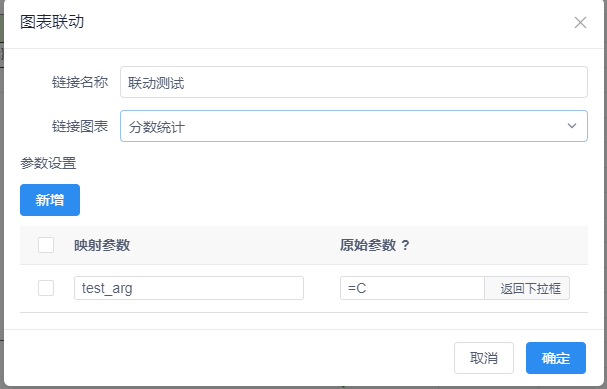

> 联动分为 1.表格联动图表;2.图表联动图表,**是在一个报表里的** > 通过点击单元格或是图表,将单元格所在行的数据,或者是图表对应点击区域的数据传递给被联动的图表数据集,重新渲染图表。 ***** > 钻取是报表A跳转报表B,**需要两个报表** 通过点击单元格或是图表,将单元格所在行的数据,或者是图表对应点击区域的数据传递到下一个报表,参数值可以配置,并且跳转时可以直接在浏览器地址栏看到。 ***** #### 通过上述描述可以得知,**联动和钻取核心的配置是参数的传递** ***** ### **配置表格联动图表步骤如下** 步骤一、添加两个数据集 数据集1.aaa 按性别统计用户人数: ![](https://img.kancloud.cn/c3/03/c3038a368d0ab4d12dfad856aef87326_1255x442.png) ***** 数据集2.bbb 根据参数传值test\_arg统计不同性别下的数据(该数据集有个联动参数需要配置,如果图表一开始就需要展示数据,可以给参数手动设置一个默认值) ![](https://img.kancloud.cn/7c/79/7c79519a357dc3623d81216220d3cabb_1388x441.png) 步骤二、页面添加表格绑定数据集aaa, 图表绑定数据集bbb ![](https://img.kancloud.cn/9d/d3/9dd318f20f0ee73b79eacf529d830bfe_819x454.png) 步骤三、参数配置 点击性别列对应的表达式单元格 ![](https://img.kancloud.cn/58/21/58219824ec2214fdd8efe7f85223ca55_1684x465.png) * 3.1配置字段 (与下述3.2配置功能一样,只需选一种) ![](https://img.kancloud.cn/9a/b5/9ab58c6cffdd1e176fe3a0e5ebee7835_618x399.png) `上图配置表示:将点击单元格对应的那一条数据的性别值传入test_arg,用于下个图表的渲染` * 3.2配置单元格所在列(与上述3.1配置功能一样,只需选一种) ![](https://img.kancloud.cn/50/ca/50ca9529badca89a9d1b0966f598dc23_607x389.png) `上图配置表示:将点击单元格所在行的C列单元格的值传入test_arg,用于下个图表的渲染` 步骤四、点击单元格触发联动效果演示: ![](https://img.kancloud.cn/40/b4/40b4bb300f50dab49c3a91867e971a8e_886x495.gif) ***** ### **配置图表联动图表步骤如下** 步骤一、添加两个数据集,同上 步骤二、页面添加图表a绑定数据集aaa, 图表b绑定数据集bbb,同上 步骤三、参数配置,选中图表a,右侧添加联动配置 ![](https://img.kancloud.cn/1b/88/1b88986e9c38c68d2ab763918f3acc19_1633x332.png) ![](https://img.kancloud.cn/af/9f/af9f150cad8a6ef29707ae881edb70d9_600x387.png) 步骤四、点击图表触发联动效果演示: ![](https://img.kancloud.cn/39/37/393737fb8a8e6d0138b0c4917879e67e_852x605.gif) ### **配置报表钻取步骤如下** 步骤一、创建两个报表,分别为钻取的报表和跳转的报表,并添加数据源 1、创建钻取报表 ![](https://img.kancloud.cn/18/7f/187f03c64cc2beaaadb18fc69c153211_1872x779.png) :-: 钻取报表的数据集 ![](https://img.kancloud.cn/5b/5b/5b5bb6d098892b7f5a7fb33d61c5c53a_1247x477.png) :-: 钻取的报表 2、创建跳转的报表 ![](https://img.kancloud.cn/13/99/1399e99f49727808145c2abed4731750_1797x737.png) :-: 跳转报表的数据集 ![](https://img.kancloud.cn/93/d4/93d44fb6da181ffe7c800e3341394bba_980x420.png) :-:跳转报表 ![](https://img.kancloud.cn/ca/1a/ca1a458bafb81b1d22a849c6048b7295_1250x582.png) 步骤二、为创建的的钻取报表添加链接 ![](https://img.kancloud.cn/30/6e/306ecc1c7f8a72963be78516333dcf72_1401x484.png) 1、添加报表钻取 ``` 链接报表:需要跳转的报表 弹出方式:在本页面还是新窗口 ``` ![](https://img.kancloud.cn/8e/93/8e93ce96eca0b43bbbfa25d7d2e0e981_1350x566.png) 2、添加报表参数 ``` 参数:选择完链接报表后自动显示 原始参数:下拉框为当前报表的字段、自定义表达式=A或=A1 ``` ![](https://img.kancloud.cn/05/2e/052eb2a0b57bbc0a5c73a10d140dd2d9_1309x333.png) `上图配置表示:将点击单元格对应的那一条数据的性别值传入sex,用于下个报表的渲染` ![](https://img.kancloud.cn/81/0c/810cce20f3fc1fb0096f59d0bcbe9e43_1316x550.png) `将点击单元格所在行的B列单元格的值传入传入sex,用于下个报表的的渲染` 步骤三、钻取演示 ![](https://img.kancloud.cn/ac/77/ac777ae1fc908585a2a47271b1e271a7_1116x882.gif) ### **配置图表数据钻取步骤如下** 步骤一、创建两个报表,分别为钻取的图表和跳转的报表,并添加数据源 1、创建钻取图表 ![](https://img.kancloud.cn/d1/84/d1841a52af32abac1b9a17dacb2f8f38_1825x440.png) :-: 钻取图表的数据集 ![](https://img.kancloud.cn/88/d9/88d9fdfe3a7e898229f780cbc45451fa_1913x663.png) :-: 钻取图表的数设计页面 2、被钻取的报表 ![](https://img.kancloud.cn/1e/4d/1e4de8d556d0fbf6e7f0f2db32d1edd5_1920x498.png) :-: 被钻取报表的数据集 ![](https://img.kancloud.cn/b0/c1/b0c1bf4612275d59f59ce1e1eeb62b97_894x335.png) :-: 被钻取报表的设计页面 步骤二、为创建的的钻取报表添加链接 1、在超链接设置中创建报表钻取 ![](https://img.kancloud.cn/16/28/162854fade71a69de2ec88a0295a2324_1446x690.png) 2、新增报表钻取 ![](https://img.kancloud.cn/ba/bb/babb6c252828f80e46bd27f21bd62a91_789x648.png) 效果展示 ![](https://img.kancloud.cn/8a/c9/8ac9926322ceccfa521fe076e20ab41b_1900x1015.png)
