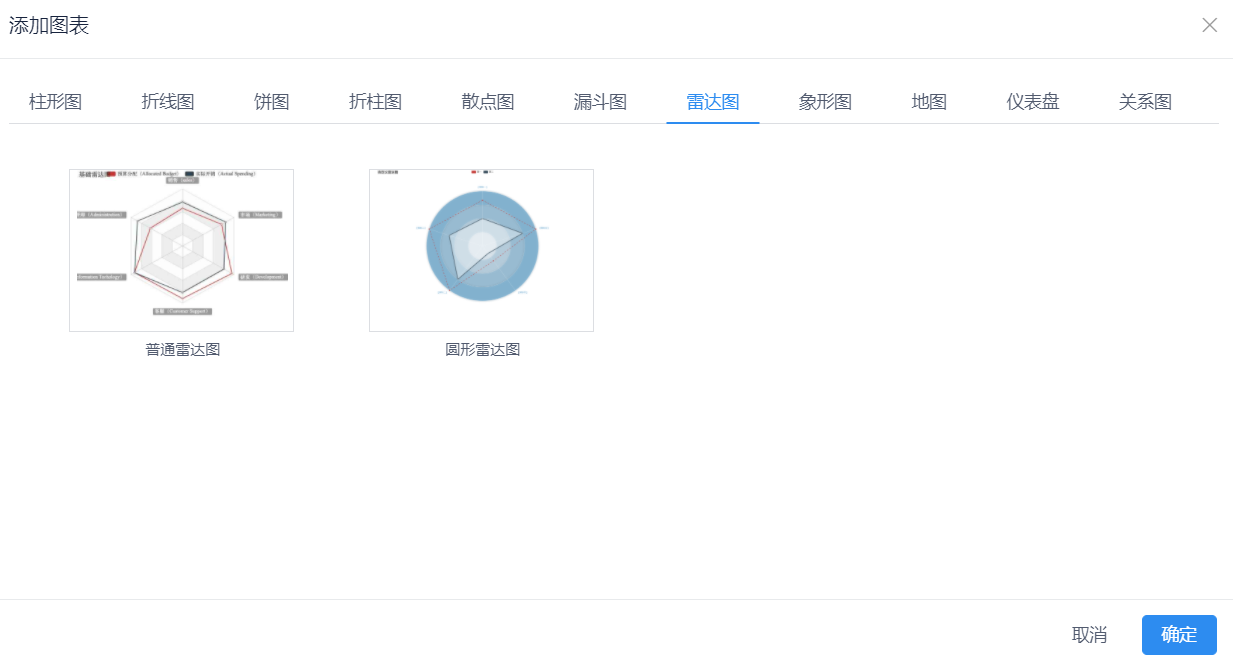

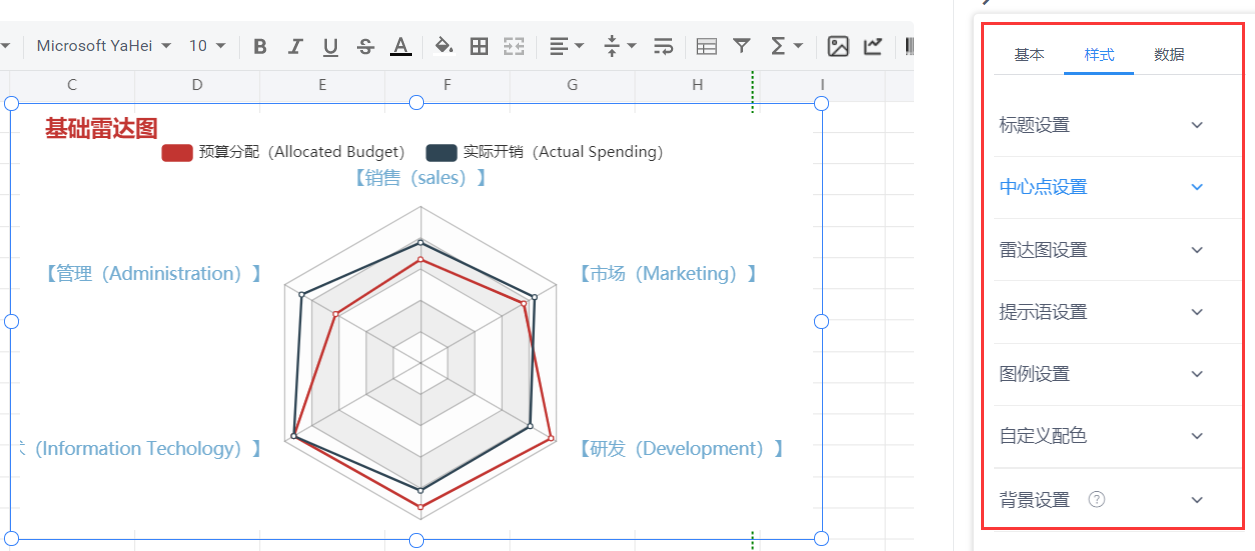

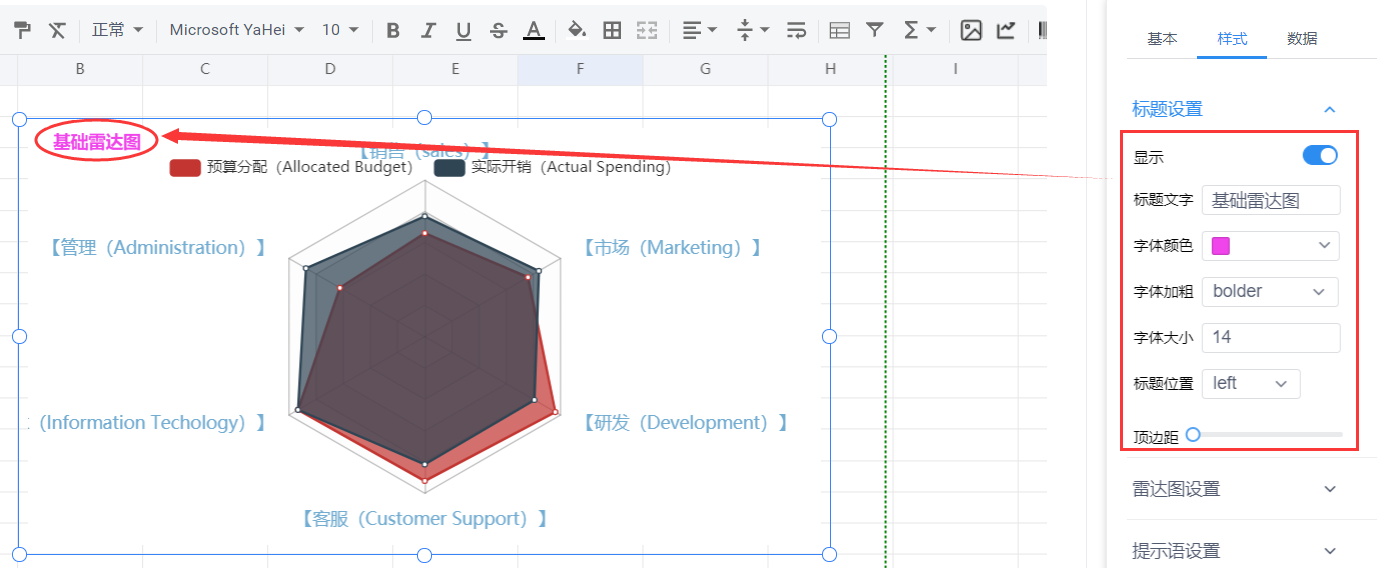

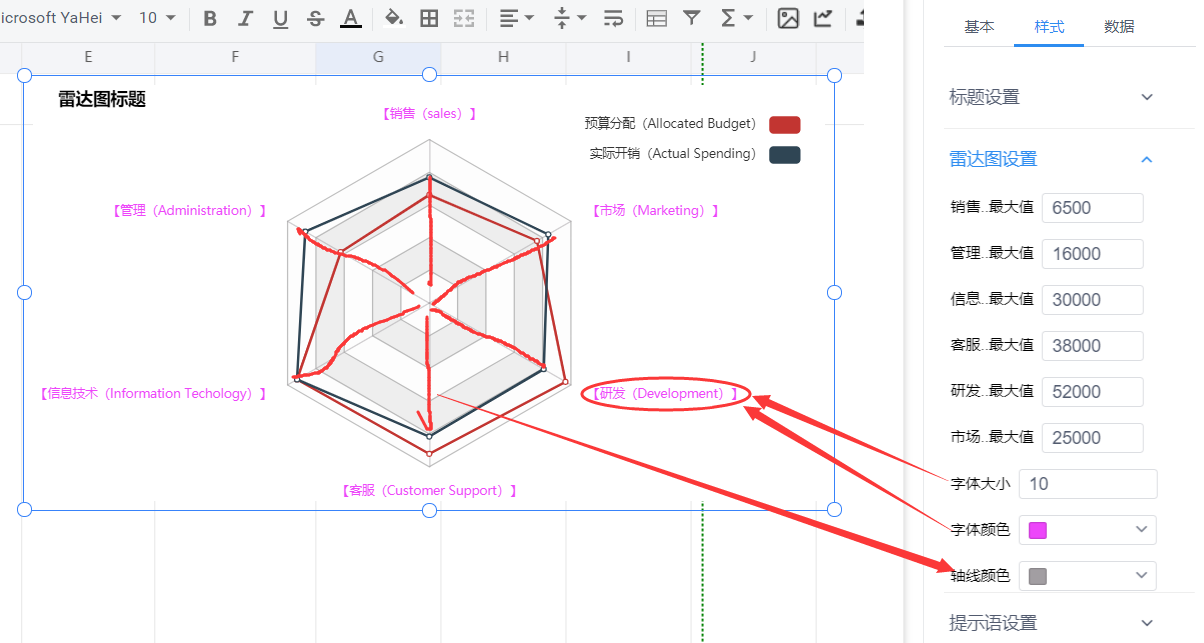

### **雷达图的样式包含:普通雷达图和圆形雷达图。** ![](https://img.kancloud.cn/24/a5/24a52028b8d84981f58e002b8498e3c0_806x27.png) ### **现在来看一下雷达图的使用步骤**: ### **1、添加雷达图** 点击报表编辑页面操作栏的“![](https://img.kancloud.cn/af/6d/af6dc1f52be33c7a3daf565ca7cb98b6_32x30.png)”图标,选择“雷达图 ->普通雷达图”,就可以添加一个“普通雷达图”; ![](https://img.kancloud.cn/b0/d4/b0d458c9037a4f9f08cd854363f01626_1233x663.png) ![](https://img.kancloud.cn/24/a5/24a52028b8d84981f58e002b8498e3c0_806x27.png) ### **2、设置雷达图样式** 添加好雷达图后,**点击选中**要修改的图表,右侧操作栏,选择“样式”,可对柱形图的样式做设置; **以基础雷达图为例:** ![](https://img.kancloud.cn/50/07/50070f33f3a1321857dfad6f2b8d1d57_1255x551.png) ![](https://img.kancloud.cn/24/a5/24a52028b8d84981f58e002b8498e3c0_806x27.png) #### **(1) 标题设置** 设置雷达图顶部标题,各个参数对应的意思如下: * 显示:设置标题的显示和隐藏; * 标题文字:标题的内容; * 字体颜色:标题的字体颜色; * 字体加粗:标题的字体粗细设置,包含加粗和加细; * 字体大小:标题字体的大小; * 标题位置:标题的位置设置,分为left、center、right; * 顶边距:标题距离顶部的距离; ![](https://img.kancloud.cn/0d/b0/0db00610a7fa6d6aa3e094a7d61048a5_1377x568.png) ![](https://img.kancloud.cn/3c/dc/3cdc333649d9d3d0d0c0c068d9ef6fd9_804x24.png) #### **(2) 雷达设置** 设置雷达图的样式,各个参数对应意思如下: * 顶点的最大范围设置:如:“销售...最大值”表示的是销售最大范围,目的是定位雷达图上点的坐标; * 字体大小:设置各个顶点字体大小; * 字体颜色:设置各个顶点字体的颜色; * 轴线颜色:设置轴线的颜色; ![](https://img.kancloud.cn/20/f1/20f1bad0c6bbc584be6d40b312024767_1204x643.png) ![](https://img.kancloud.cn/3c/dc/3cdc333649d9d3d0d0c0c068d9ef6fd9_804x24.png) #### **(3)中心点设置** 设置雷达图距离中心位置的距离,各个参数对应的意思如下: * X轴:水平方向上,距离中心点的距离;值越小,越靠右。 * Y轴:垂直方向上,距离中心点的距离;值越小,越靠下。 ![](https://img.kancloud.cn/4c/bd/4cbd57a5365ec97547fa4eb249cf87fb_1258x626.png) ![](https://img.kancloud.cn/3c/dc/3cdc333649d9d3d0d0c0c068d9ef6fd9_804x24.png) #### **(4) 提示语设置** 雷达图预览的时候,显示的提示语的样式设置,各个参数对应的意思如下: * 显示:提示语是否显示; * 字体大小:提示语的字体大小设置; * 字体颜色:提示语的字体颜色设置; ![](https://img.kancloud.cn/49/e9/49e93cc32906062c1c19093f77bab967_1211x546.png) ![](https://img.kancloud.cn/3c/dc/3cdc333649d9d3d0d0c0c068d9ef6fd9_804x24.png) #### **(5) 图例设置** 雷达图图例的设置,各个参数对应的意思如下: * 显示:图例是否显示; * 字体大小:图例字体的大小设置; * 字体颜色:图例字体颜色的设置; * 纵向位置:图例纵向位置设置,包含:顶部和底部。设置为顶部,表示图例在图表的顶部;设置为底部,表示图例在图表的底部。 * 横向位置:图例的横向位置设置,包含:左对齐、居中、右对齐。设置为左 对齐,表示图例在左边;设置为居中,表示图例在中间;设置为右对齐,表示图例在右边。 * 布局朝向:图例的布局朝向设置,包含横排和竖排。设置为横排,标识图例都在一排显示;设置为竖排,表示图例都在一列显示。 ![](https://img.kancloud.cn/ce/b5/ceb501c00a8bf19d4eca084d68495dad_1197x609.png) ![](https://img.kancloud.cn/3c/dc/3cdc333649d9d3d0d0c0c068d9ef6fd9_804x24.png) #### **(6)自定义配色** 设置雷达图每个区域的颜色; * **在设置颜色的时候,可以设置边框颜色和透明度;** ![](https://img.kancloud.cn/26/85/2685da3c74071d7c7e84dcf7101466f5_1383x602.png) ![](https://img.kancloud.cn/3c/dc/3cdc333649d9d3d0d0c0c068d9ef6fd9_804x24.png)
