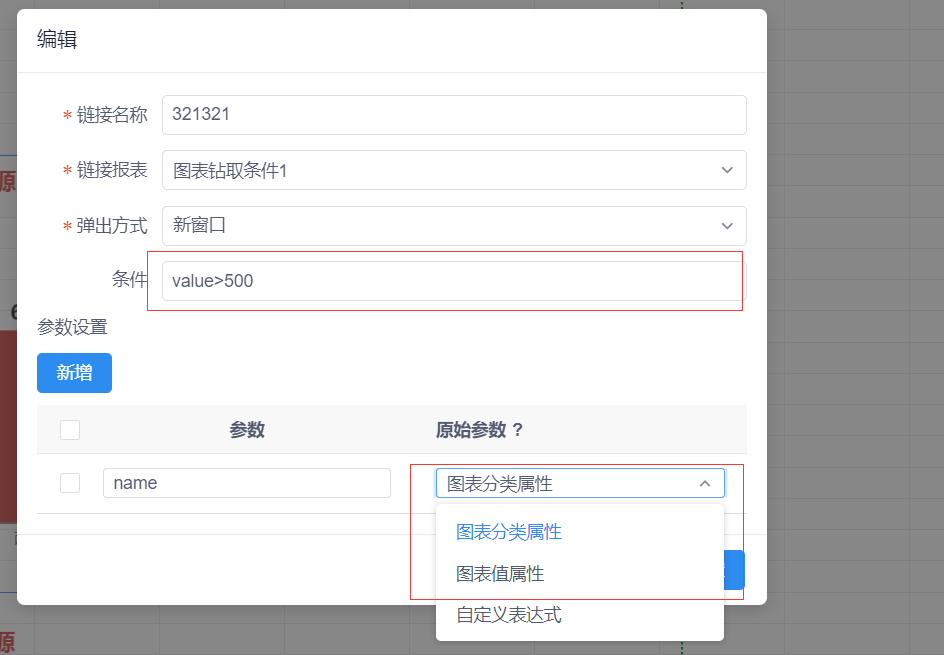

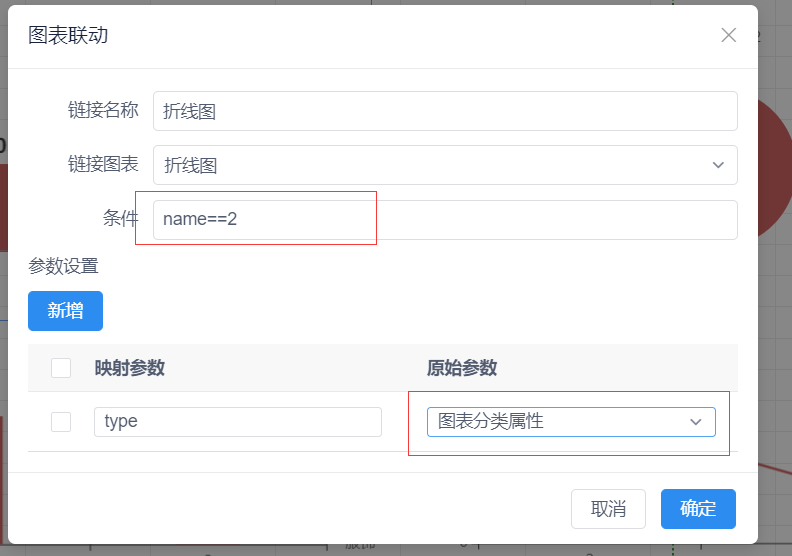

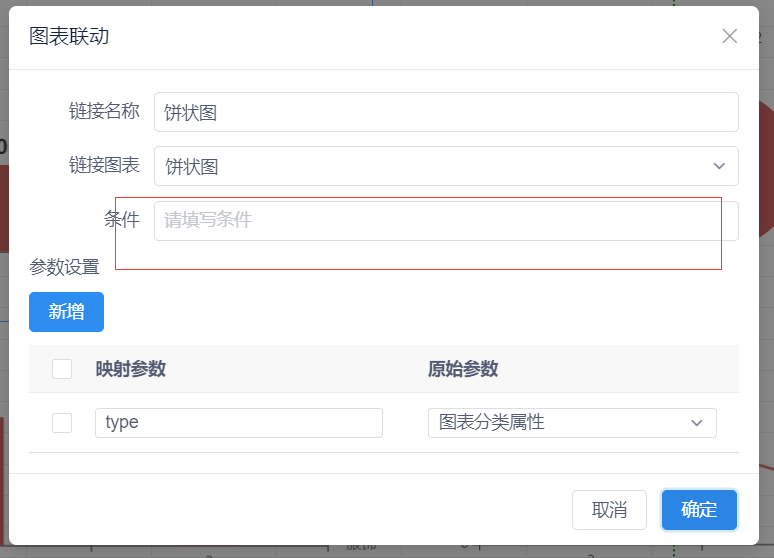

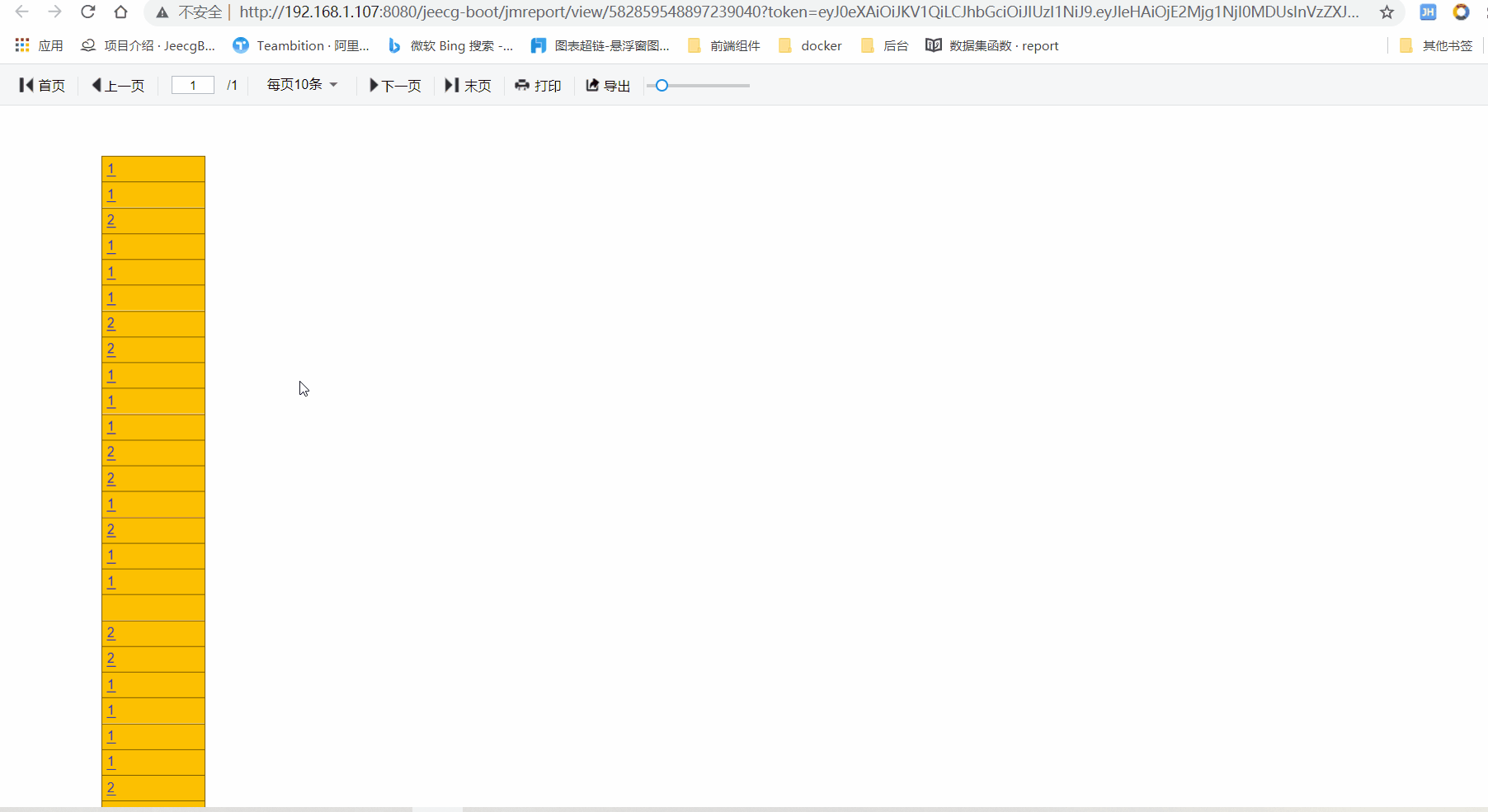

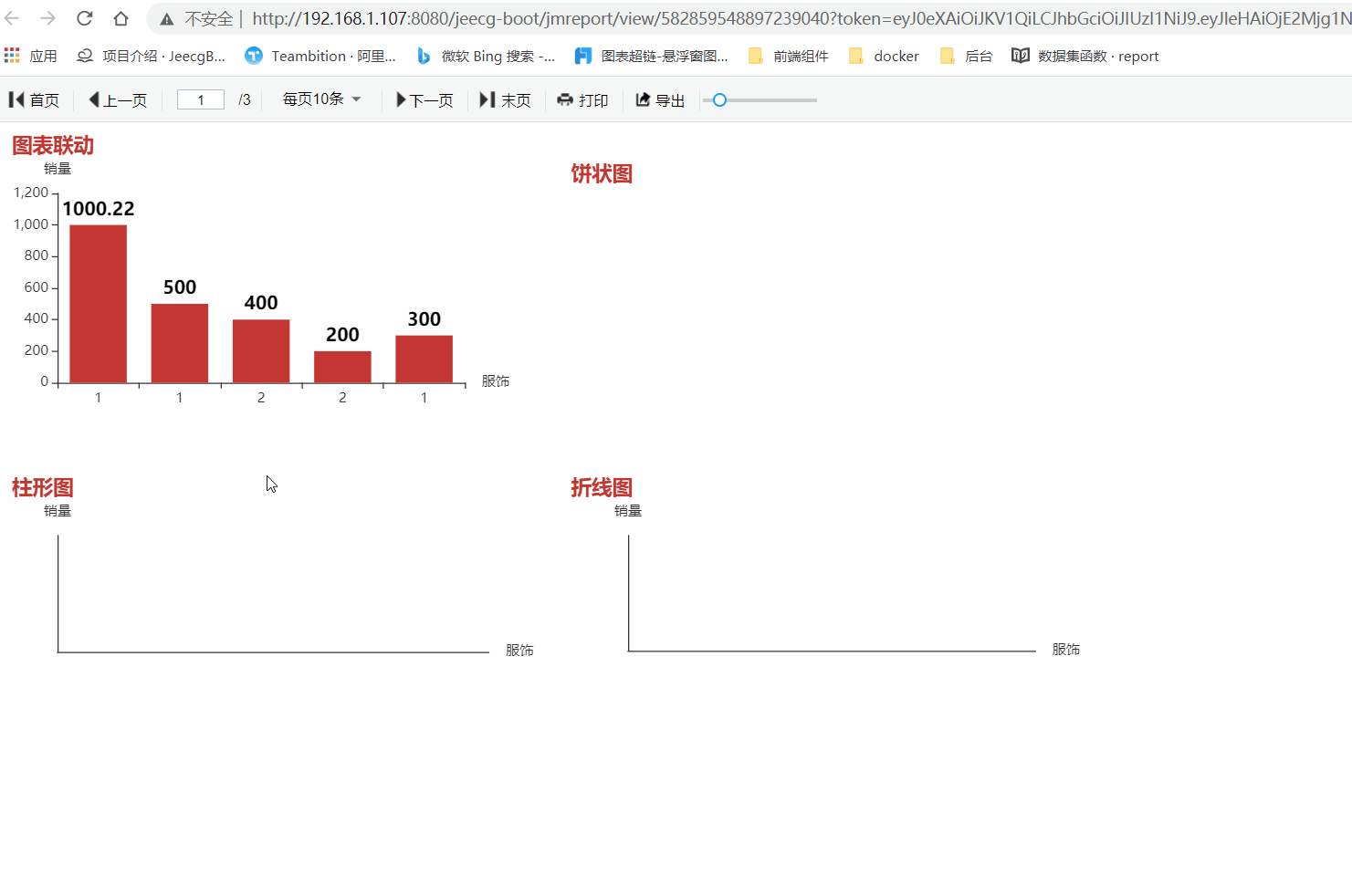

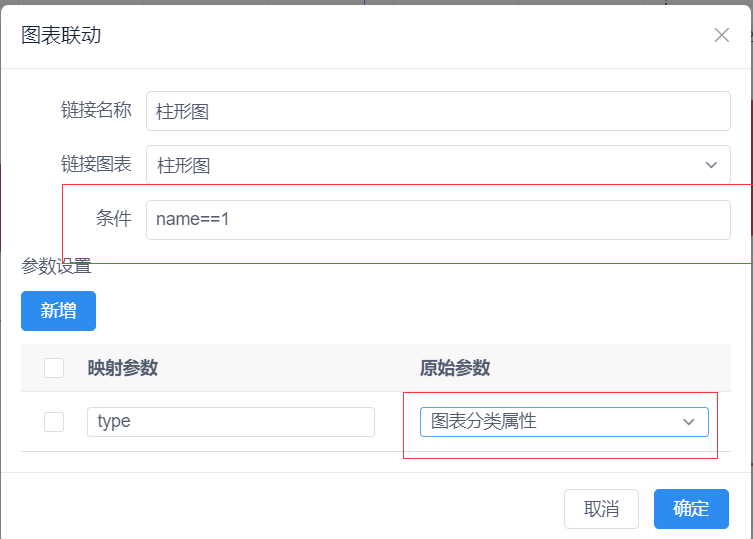

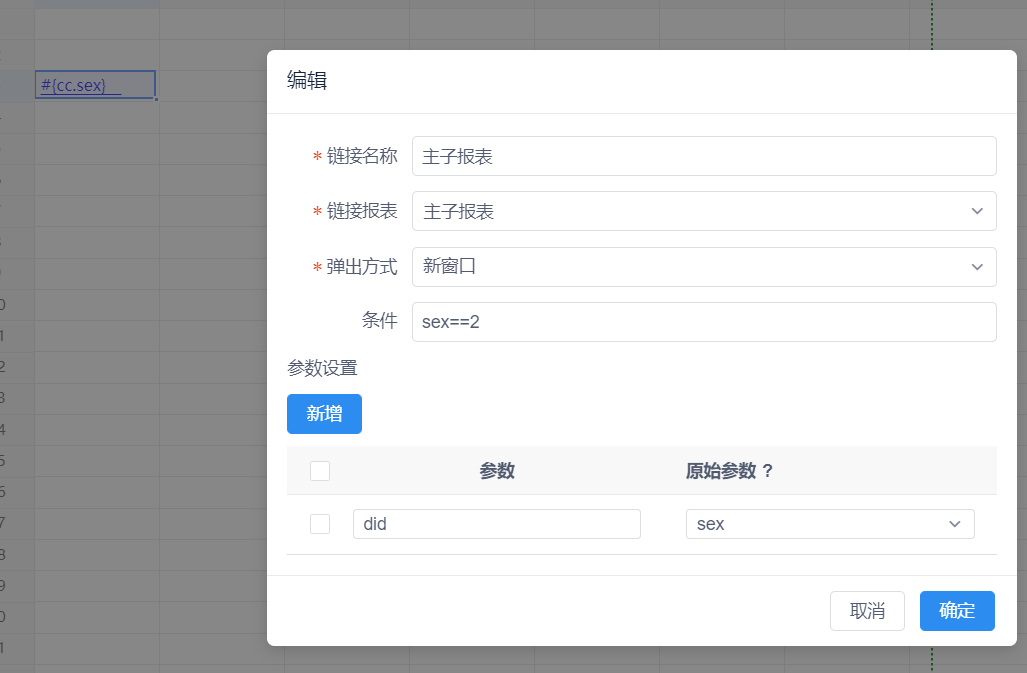

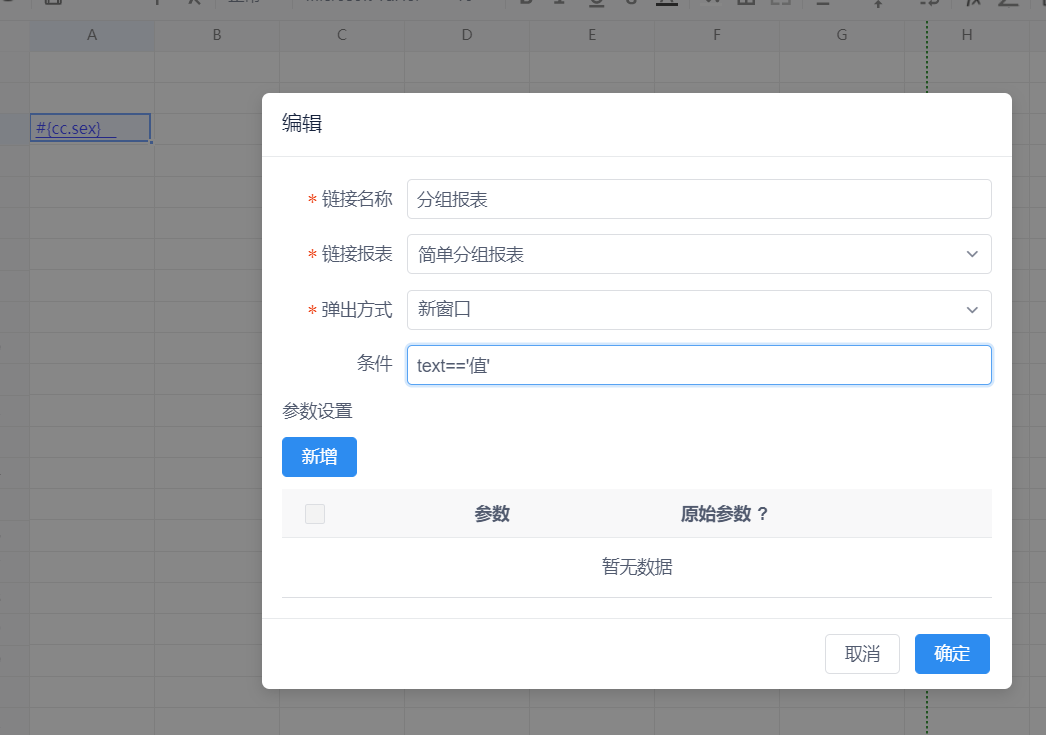

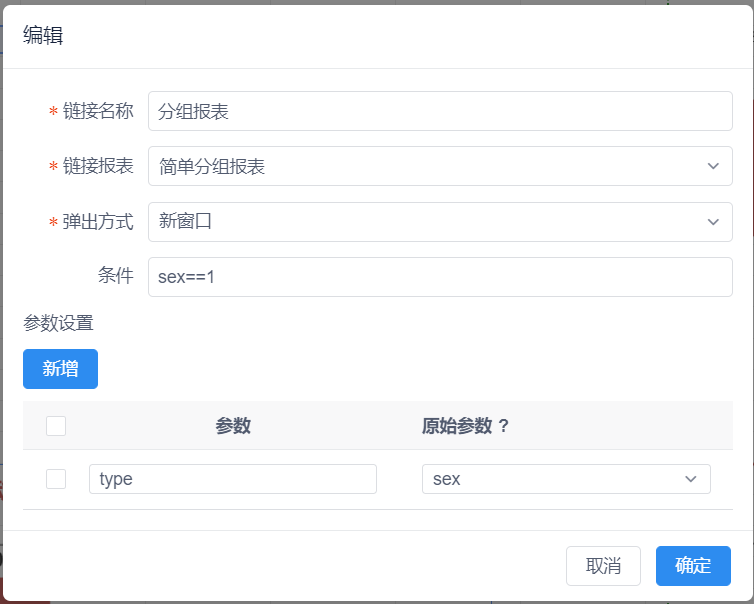

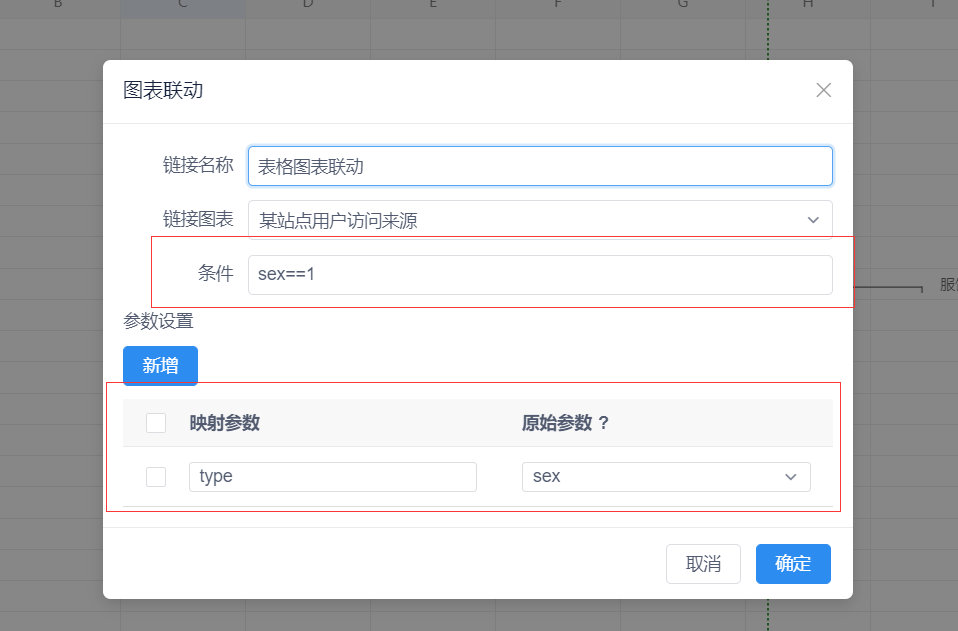

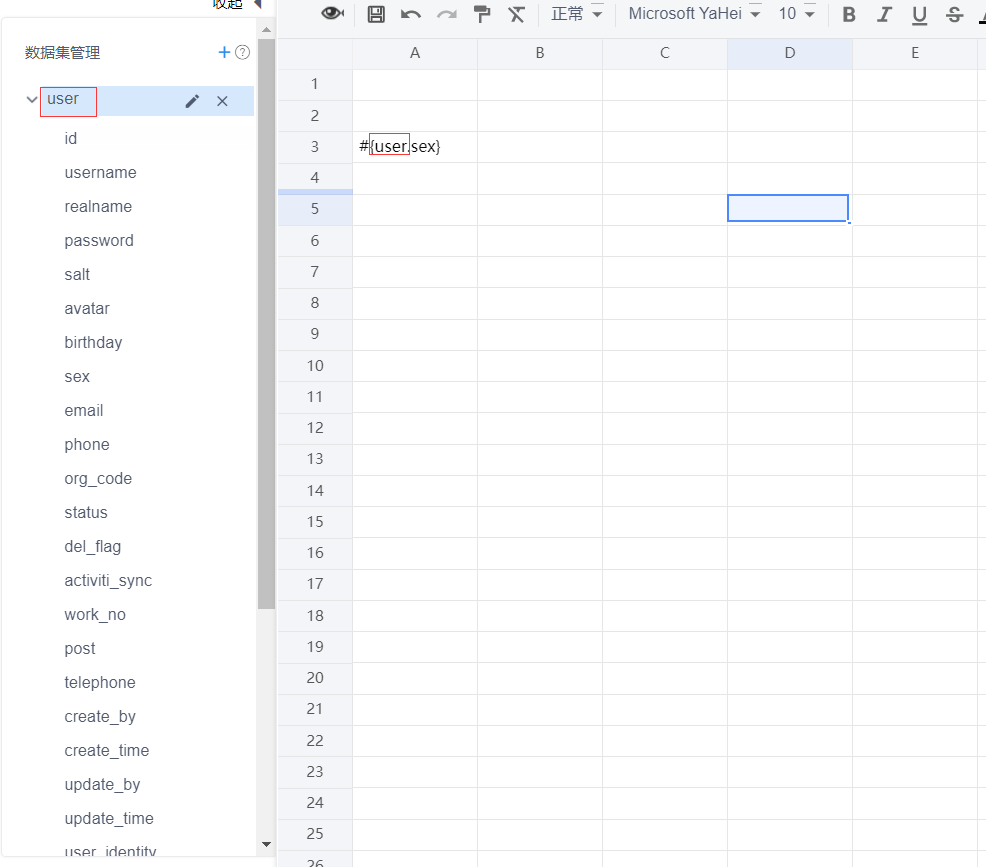

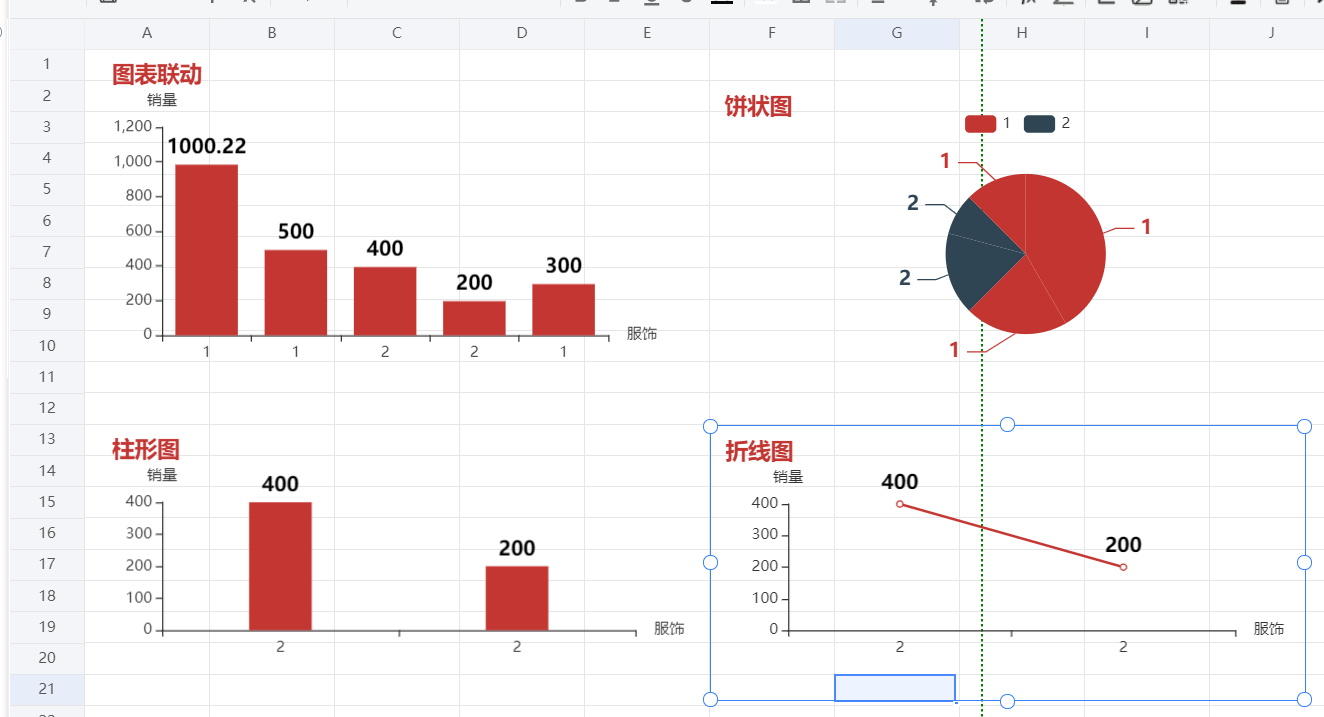

> 本章讲述钻取、联动条件怎么用 >[danger] 注意:当前判断条件仅支持数字和字符串,条件配置只支持一个如:text==1 暂不支持 text1==1 && text2!=2 支持的运算符 |运算符|示例 |---|---| |==|text==值| |>|text>值| |< |text<值| |>=|text>=值| |<=|text<=值| |!=|text!=值| ### 一、报表钻取、网络报表、图表钻取(本示例以报表钻取为例,其余步骤一致) [钻取具体配置](http://report.jeecg.com/2306127) 当前字段是数据元中编码的字段,如图一中user,则代表user的数据源里面的字段 ![](https://img.kancloud.cn/9a/2d/9a2d1b206a16e603600abced0836da15_986x867.png) :-: 图一 配置说明: >[danger] 注意:因为钻取、网络报表只支持一个,故没有表达式或者表达式均未通过默认选第一条。 > 如果不用字段,那么就必须用固定值text==值,如果是字符串那么值必须加上单引号(如图二)。 > 如果是字段的话那么钻取弹窗下方必须有参数,否则验证失败(如图三)。 >如果是图表的情况下条件参数中须填写固定值,name、value、type(如图四) ![](https://img.kancloud.cn/68/ca/68ca4a4a5844dd1f6a2c6f068ae5065a_1046x735.png) :-: 图二 > 本示例按照字段sex进行判断逻辑,如sex == 1 跳转到简单分组报表,如图三,sex == 2跳转到主子报表,如图五 ![](https://img.kancloud.cn/34/68/3468057a5e2557d3b8c1a5c5f1bfcb95_754x604.png) :-: 图三 ![](https://img.kancloud.cn/ad/d1/add1cf4e281f661ab5ed6f425c5d5cba_944x655.png) :-: 图四 ![](https://img.kancloud.cn/b8/6b/b86b37d49bd78d1945d2cf7969257630_1027x673.png) :-: 图五 效果展示 ![](https://img.kancloud.cn/8e/a7/8ea7321fda9493ffb3223953f694994c_1804x985.png) ### 二、图表联动 >[danger] 注意:联动是有表达式的时候满足条件时才会显示,没有表达式自动满足条件 > 图表和图表联动时不用加参数,但条件只能配置type(系列属性),name(分类属性),value(值属性) 如type==值。 > 表格和图表联动 如果是字段的话那么钻取弹窗下方必须有参数,否则验证失败,如图六 。如果不用字段,那么就必须用固定值text==值,如果是字符串那么值必须加上单引号 #### 1、表格联动图表 创建表格和图表,并赋值数据,如图五 ![](https://img.kancloud.cn/47/8b/478bc4f4bf81320bc95b23af9d14fa47_903x483.png) :-: 图五 添加链接条件(给cc.sex添加图表联动),当sex==1是数据变化,否则数据不变化,配置信息和报表钻取配置说明一致 ![](https://img.kancloud.cn/94/27/94272c9085b59b17ef99a17bb21e0491_958x631.png) :-: 图六 效果展示 ![](https://img.kancloud.cn/0d/7c/0d7c6388e3eb2596b31d13090a2bb07f_1481x982.png) #### 2、图表和图表之间的联动 新建4个图表 ![](https://img.kancloud.cn/ba/56/ba566821fba6b5e85ef295b16a65c950_1324x717.png) 填写条件(给图表联动添加3个),当图表联动点击分类1时柱形图变化(如图七),点击2时折线图变化(如图八),饼主图时刻发生变化(不设置表达式(如图九)) ![](https://img.kancloud.cn/4c/e3/4ce3733b1784948b0451f583de4f0263_753x539.png) :-: 图七 ![](https://img.kancloud.cn/99/69/996939027d22990a536e4ea3812c0724_792x556.png) :-: 图八 ![](https://img.kancloud.cn/12/80/1280f10c23017f6111d67945a7ad3bd9_774x558.png) :-: 图九 效果展示 ![](https://img.kancloud.cn/2c/9f/2c9f6a8076bcaf1f5c7446a56bdd789d_1481x982.png)
