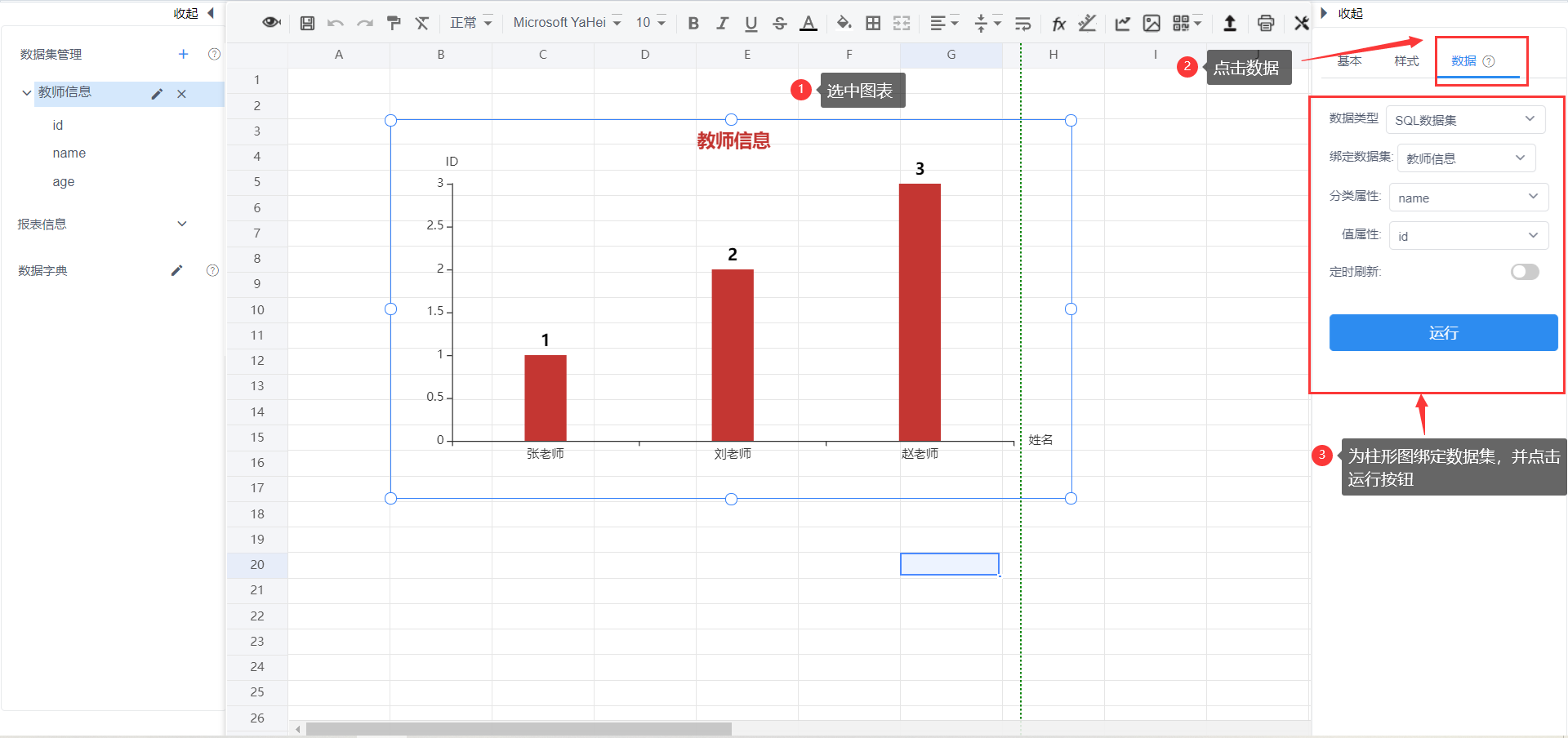

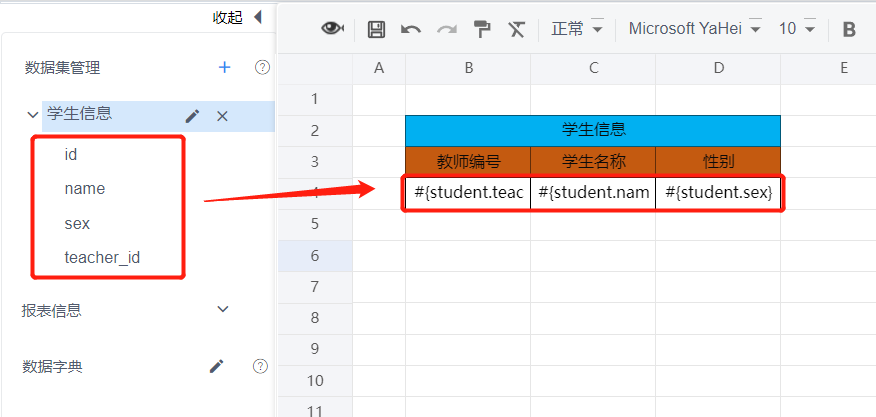

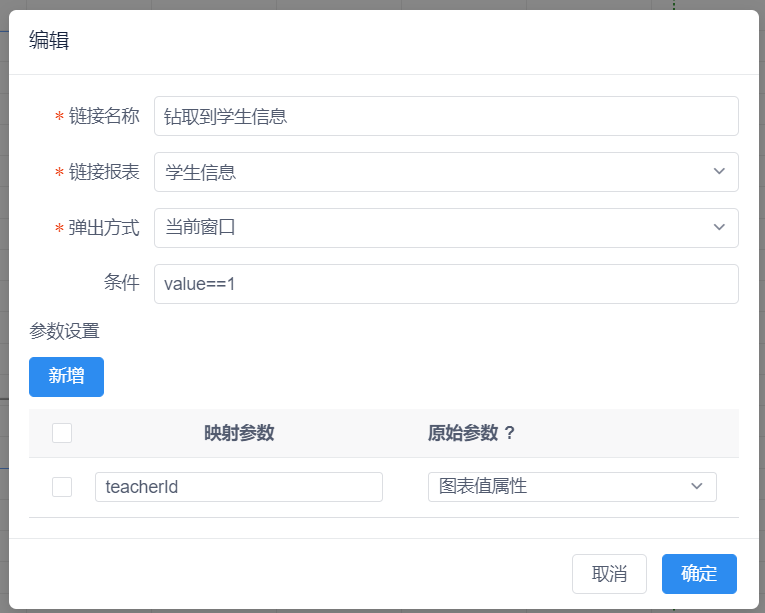

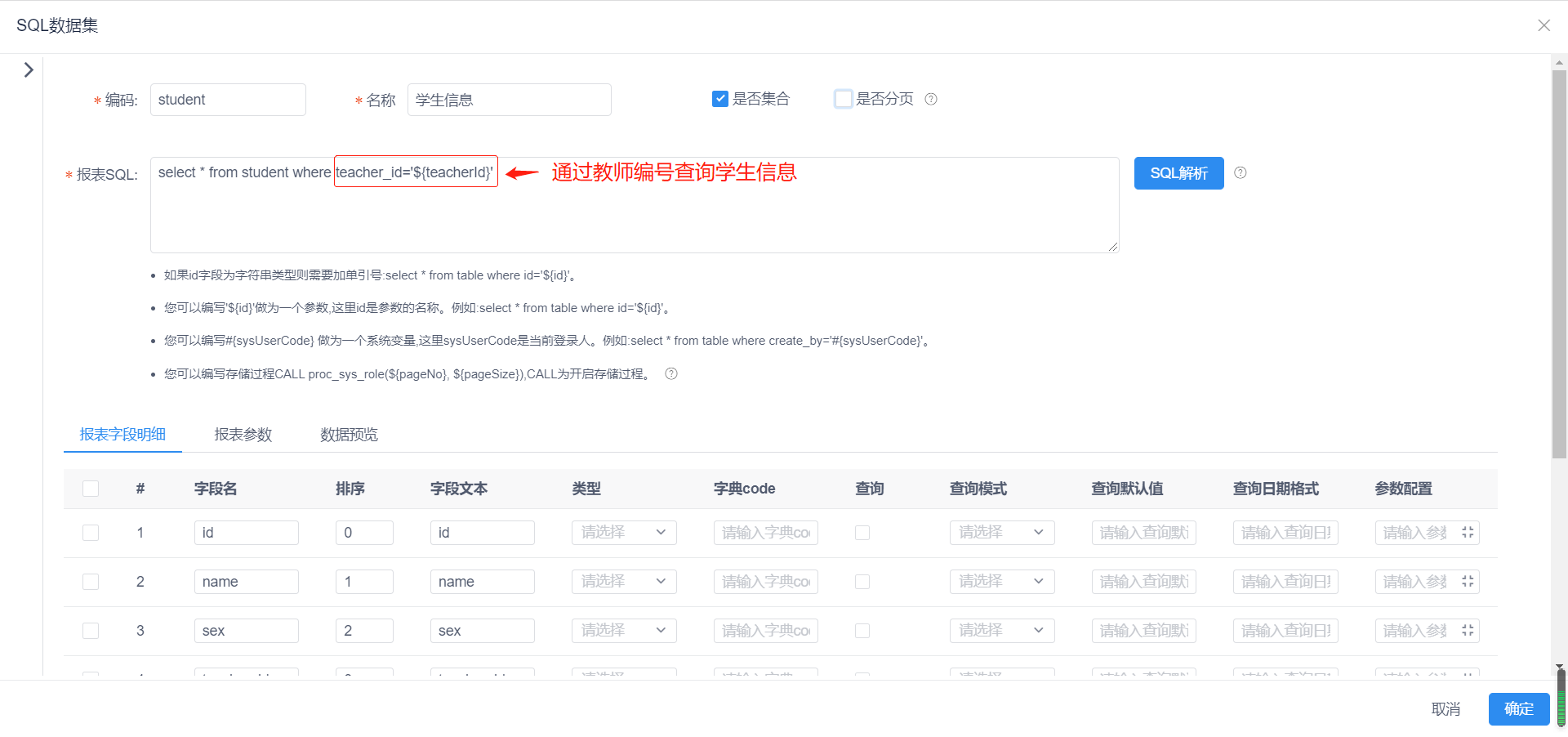

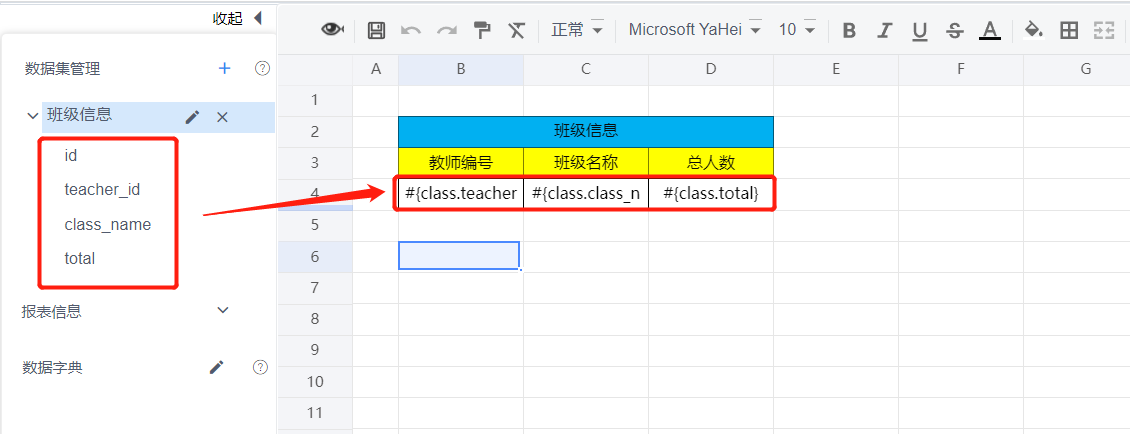

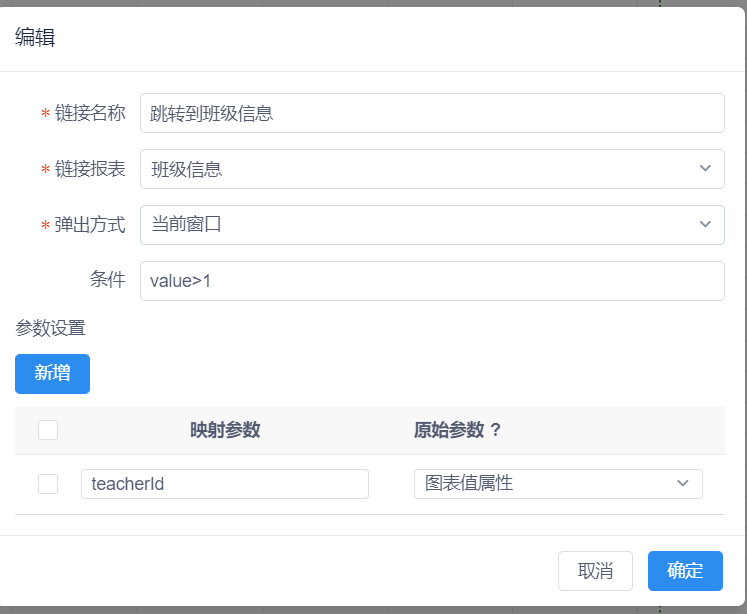

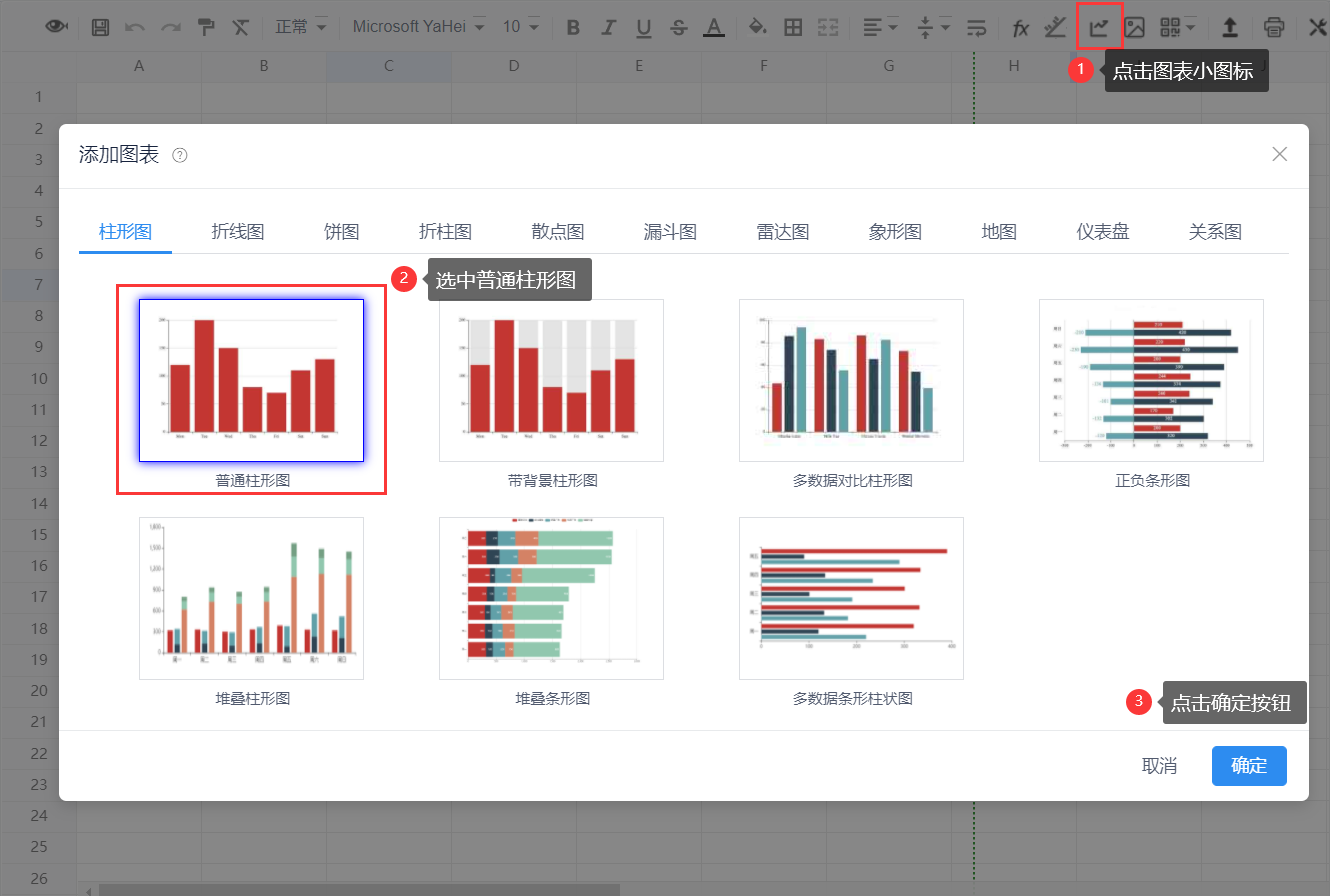

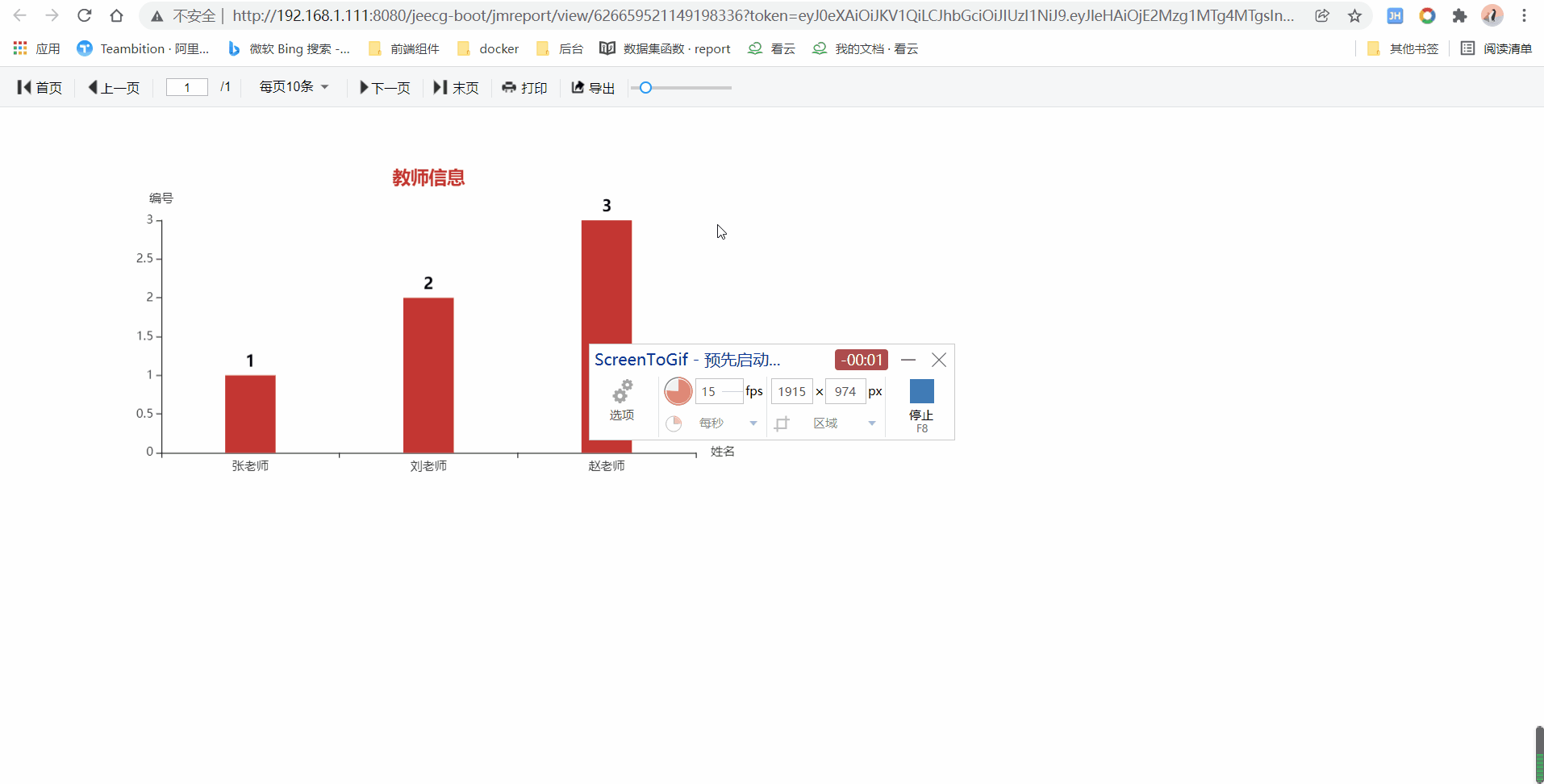

>图表钻取条件是指在一个报表中点击图表某区域，根据点击数据所对应的值条件判断进行报表跳转和参数传递 [TOC] # 图表带条件钻取 ## 效果展示 > 示例：点击柱体当值等于1的时候跳转到学生信息，当大于1的时候跳转到班级信息。  ## 配置步骤如下 ### 1 设计一个图形报表,名字叫 `教师报表` >创建一个教师表，有三个字段：教师ID、教师名称、教师年龄 #### 1.1 给`教师报表` 创建SQL数据源 创建一个sql的数据集，查询教师信息 ，设置编码为`teacher`,名称为教师信息  ### 2 添加图表并配置sql数据源 新增一个柱形图  > 绑定数据集：选择我们刚才我们创建的教师信息，分类属性`x轴->教师`对应的是name字段，值属性`y轴->ID`对应的是ID字段 详细配置请参考  ### 3.设计班级报表 > 班级报表主要信息包含班级名称，教师编号 #### 3.1 添加班级数据源 查询所有班级表的信息,编码为`class`,名称为班级信息  #### 3.2 拖拽字段到设计器页面并设置样式  ### 4.设计学生报表 > 学生报表主要信息包含学生名称，学生性别，教师编号 #### 4.1 添加学生数据源 查询所有学生表的信息,编码为`student`,名称为学生信息  #### 4.2 拖拽字段到设计器页面并设置样式  ### 5.重点-> 添加超级链接 #### 5.1 为教师信息图表做钻取 >创建两个钻取，分别为钻取到学生信息报表和钻取到班级信息报表 #### 5.2 创建学生钻取 * 链接名称：填写此链接名称（随意填写） * 链接报表：选择此链接需要跳转的报表—`“学生信息”` * 弹出方式：选择弹出方式；支持新窗口打开和当前窗口打开 * 条件：满足时才会跳转到报表—当y轴(`value`)等于1的时候才会跳转到学生信息 >参数设置说明：点击`“图表柱体”`通过`“教师名称”`跳转至下级钻取报表`“学生信息”`。 * 原始参数—图表分类属性（`name`）；图表值属性（`value`）—教师编号 * 参数—“teacherId”为传至`“学生信息”`中的参数`teacherId`  #### 5.3 创建班级钻取 * 链接名称：填写此链接名称（随意填写） * 链接报表：选择此链接需要跳转的报表—`“班级信息”` * 弹出方式：选择弹出方式；支持新窗口打开和当前窗口打开 * 条件：满足时才会跳转到报表—当y轴(`value`)大于1的时候才会跳转到班级信息 >参数设置说明：点击`“图表柱体”`通过`“教师名称”`跳转至下级钻取报表`“班级信息”`。 * 原始参数—图表分类属性（`name`），图表值属性（`value`）—教师编号 * 参数—“teacherId”为传至`“班级信息”`中的参数`teacherId`  设计好后直接保存预览即可  ## 附录 #### 1、钻取条件赋值规则 详见 [钻取联动条件规则](http://report.jeecg.com/2665167)
