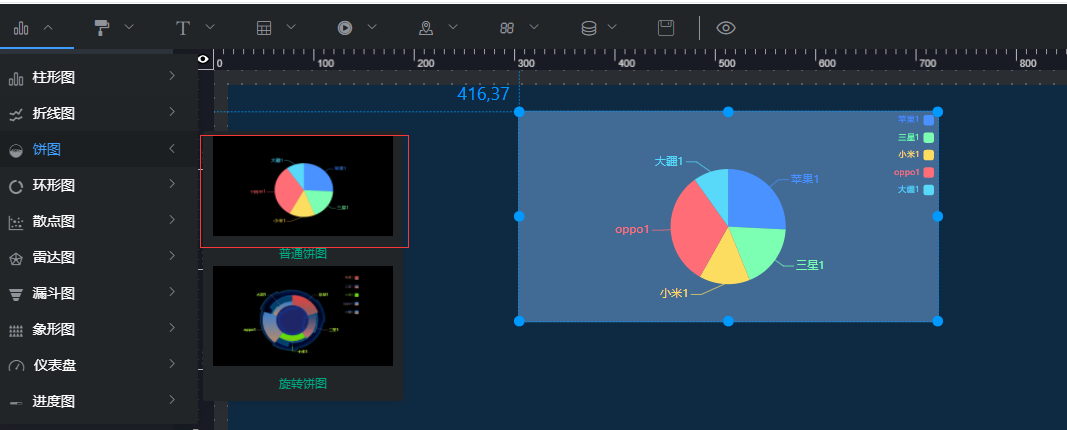

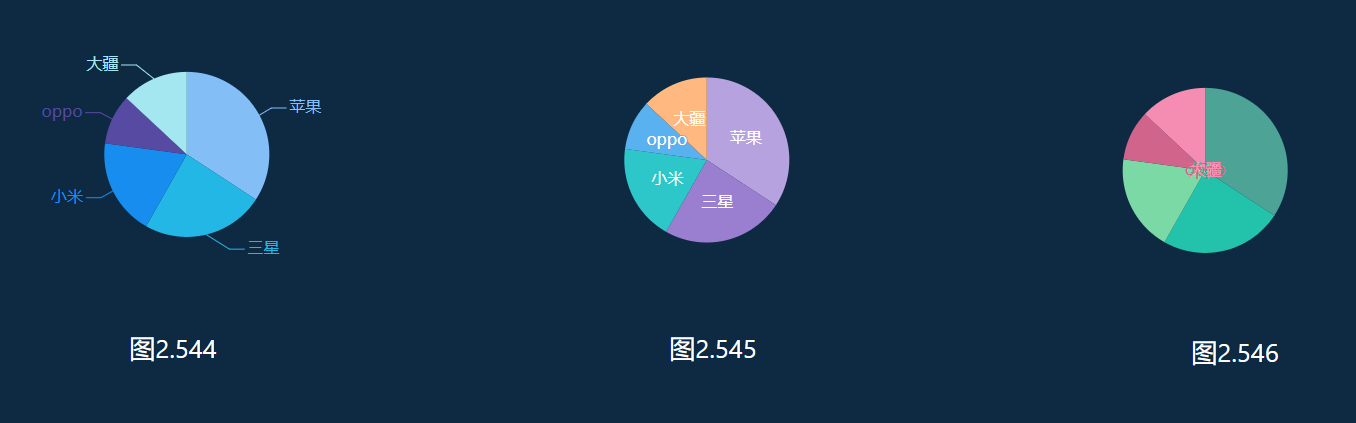

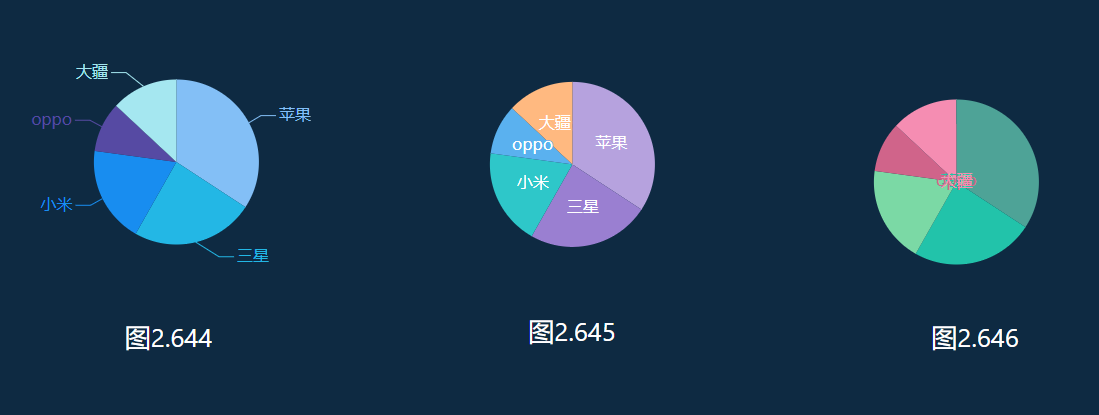

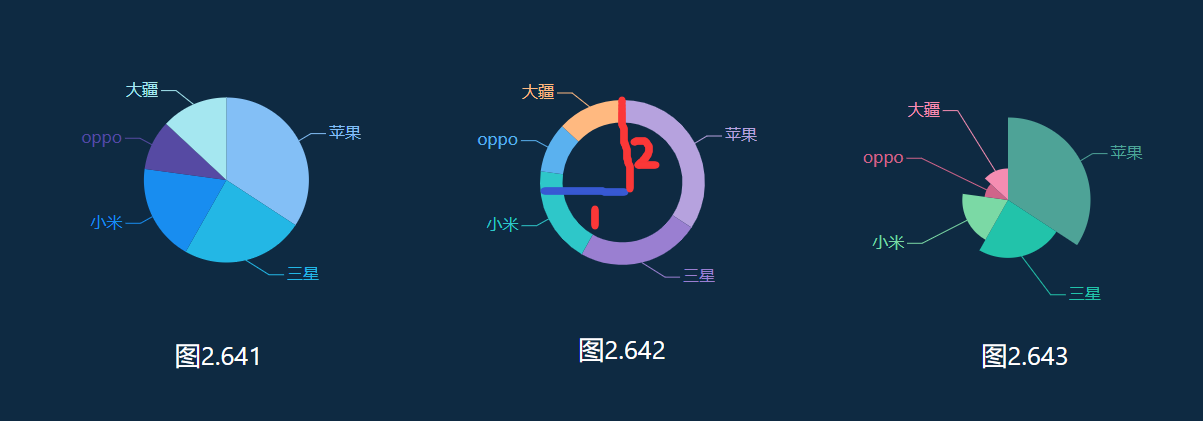

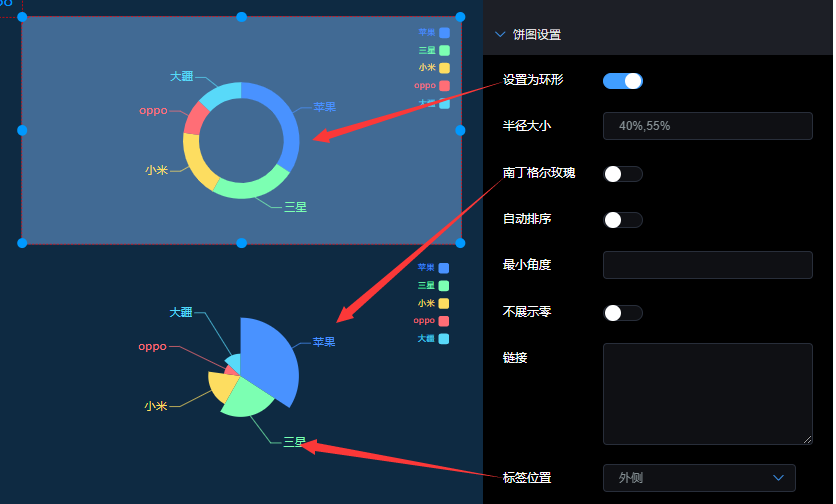

[TOC] **配置步骤如下:** ### **1、添加饼图** 点击“![](https://img.kancloud.cn/7e/94/7e943cbae6d2a0148ea1b1fe46f2a6ca_31x31.png)”图标,再点击“饼图”,即可创建新的图像; ![](https://img.kancloud.cn/21/df/21dfa12c44d8108c9ea7cee2c2f4ab13_1067x430.png) :-: 图2.61 ### **2、样式配置** #### **(1)饼图设置** 选中该饼图组件,在操作界面右侧的“饼图设置”处可修改设置组件的外观特点,如图2.64。 * 设为环形:把饼状图设置为环形样式;(关闭设为环形图开关,样式如图2.641;打开设为环形图开关,样式如图2.642) * 半径:第一个百分比为内部圆的半径,如图2.642标注的1;第二个百分比为外部圆半径,如图2.642标注的2;(两个圆相差的部分为环) * 南丁格尔玫瑰:把饼状图设置成玫瑰样式;(关闭南丁格尔玫瑰开关,样式如图2.641;打开南丁格尔玫瑰开关,样式如图2.643) * 自主排序:从小到大顺时针排序; * 不显示零:不显示为0的份额; * 标签位置:饼图上文字的位置,分为:外侧、内侧、中心;(标签位于外侧效果图如图2.644;标签位于内测,如图2.645;标签位于中心,效果图如图2.646) ![](https://img.kancloud.cn/c6/cb/c6cb97aa6bf67f02427eb6a08ab2416b_836x504.png) :-: 图2.64 ![](https://img.kancloud.cn/54/4e/544eea4433c258dd1b03e6c20573a9f1_1203x421.png) ![](https://img.kancloud.cn/c1/2e/c12e13effe06545e46d55c2f16ec5d5e_1356x423.png) ![](https://img.kancloud.cn/fd/21/fd2114834a91970e9dfda5575633b23e_1099x415.png) :-: 图2.647
